一、風機的用途和特點
MQS 5-54型散碎物料輸送風機,主要用于木材加工企業的人造板廠、制材廠、家具廠及其性質類同的有關工廠,作為氣力輸送木質或竹質等散碎物料的新型專用風機。
該風機引進國外先進技術,特點是對大木片和較大木塊等物料通過風機性能好,克服了一般風機的卡、堵故障。結構合理而堅固,運行可靠、性能穩定、 北京衛星電視安裝效率較高、工況適應性強、噪音低、檢修方便,是木材工業氣力輸送裝置中不可缺少的專用風機。
二、風機型式

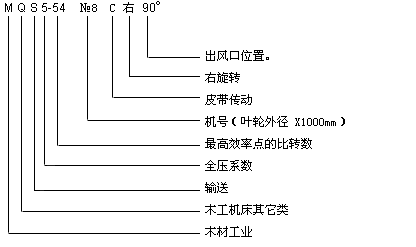

該風機從№5~10全部為“C”式傳動。根據用戶需要可制成左旋轉或右旋轉兩種型式。從傳動部位正視風機,如葉輪順時針旋轉為右旋轉,以“右”表示,逆時針旋轉,稱為左旋轉,以“左”表示。風機出風口位置以機殼的出風口角度表示。“左”“右”均可制成0°、90°、180°三種角度。以下為本風機型號及規格表示的型式。
例:

三、風機的安裝與使用
根據氣力輸送管道布置,按規定的尺寸做好基礎(見附圖)。
安裝前應進行整體檢查各組成部分的聯接緊密程度,傳動系統轉動是否靈活等,發現問題應及時調整和修理。
安裝時注意機殼內、葉輪內不得有雜物。進出風管道的重量不得加在風機上,聯接時自然吻合,不得強行聯接。
安裝時手動盤車,檢查是否過緊或有碰撞現象。發現問題須立即解決,不得帶病運轉。
風機試運轉時,風機須在所設計的管網中運行,管網中應有調節閥門。風機啟動時應將閥門關?。ǖ荒芡耆]死),當運行正常時,可逐漸開大閥門, 測斜儀進入正常工作狀態。
四、風機的維護
定期清除風機內部雜質,防止銹蝕和振動
№5每個月應給軸承注入2號鈣鈉基潤滑脂或二硫化鋁潤滑脂。№6、8、10軸承座內注入30#機械油至上油標線,切忌超過以防外溢。新風機當運轉250小時后,應徹底排清軸承座內廢機油,重新更換新機油,保證良好潤滑和散熱效果。
軸承溫度不得超過70℃。
風機在啟動或工作中如發現異常,應立即停機檢修。
MQS 5-54 散碎物料輸送風機各機號
性能參數 | 整體支架及尺寸 |
5C | 5C |
6C | 6C |
8C | 8C |
